概述
　　ZQ—Y/6型電阻應變式壓力變送器引進美國芯片電路設計技術，采用不銹鋼全密封結構，具有良好絕緣性能和優異的介質兼容性，適用于工業較的腐蝕介質中。其穩定姓優入同類型壓力變送器，精度高等優點，廣泛用于石油、化工、冶金、電力、航空、航天等國民經濟領域的壓力、液位測量和自化控制。
　　特點
　　0~0.6MPa至0~060MPa
　　多種量程選擇、用戶調試方便
　　反向極性保護及限流保護
　　防雷擊、防射頻干擾
　　體積小、外形美觀、性價比高
　　高精度、高穩定性、可靠性高
　　主要技術指標
　　精度                 ±0.1%F.S    ±0.25%F.S   ±0.5%F.S
　　輸出信號           4~20mADC(二線制)，0~5VDC  0~10VDC   0~10mADC或0~20mADC（三線制）
　　工作電壓           12~36VDC  標準24VDC±5%
　　紋波小于1%
　　工作溫度           -25℃~+85℃
　　過載壓力           150%F.S
　　負載電阻          （4-20mA）：R=U-9/0.02-Ro
　　其中：U為電源電壓、Ro為電纜內詛（0-10mA）：R≤1KΩ  （0-20mA）：R≤500KΩ( 0-5V)、（0-10V）、（1~5V）：R≥50KΩ
　　溫度補償         0-60℃范圍，溫補質值≤0.05%F.S/℃
　　長期穩定性      0.1%F.S /年
　　結構特性
　　接頭材料      1Cr18Ni9Ti
　　外殼材料      1Cr18Ni9Ti
　　連接螺紋      M20×1.5外螺紋、M18×1.5、 M12×1外螺紋或用戶自選
　　引線方式      電纜線（標準長度1m）或航空插頭  X12K5P、X12J5A
　　應用
　　工業過程風壓及氣壓測量
　　液壓、壓鑄、中央空調系統
　　煙塵治理及環境保護
　　醫療器械、檢漏設備
　　液壓、氣壓自動化測量控制系統

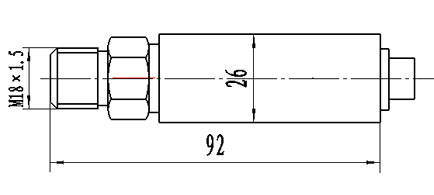

　　外形尺寸圖
